클럭 회로(Clock
Circuits)15. 트레이스 분리와 3-W 규칙 (Trace Separation and the 3-W Rule)
클럭 회로(Clock
Circuits)
15.
트레이스 분리와 3-W 규칙 (Trace Separation
and the 3-W Rule)
- 적용대상
=
클럭, 주기성 신호(데이터 버스, 어드레스 버스, 제어 신호,
I/O 신호)
= 차동 pair 신호에서도 3-W 규칙을 사용하는 것이 좋다. (LVDS)

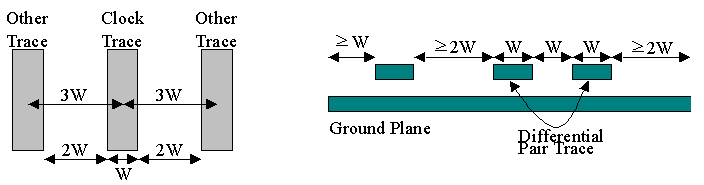

- 3-W 규칙 : 70%의 선속
한계
= 트레이스
간격은 트레이스 폭의 2배 이상 띄워 주야 한다.
즉,
회귀 전류 선 폭(Image Plane)은 트레이스 폭의 3배가 되는 것이다.
- 3-W 규칙 이점
= 트레이스간의 신호 결합을 최소화
= 신호 자속과
회귀 자속간의 적절한 소거에 의해서 자속의 요동이
없어진다.
=
트레이스 사이의 크로스 토크 현상을 감소 시킨다.
-
10-W 규칙 : 98%의 선속 한계
